1、簡介

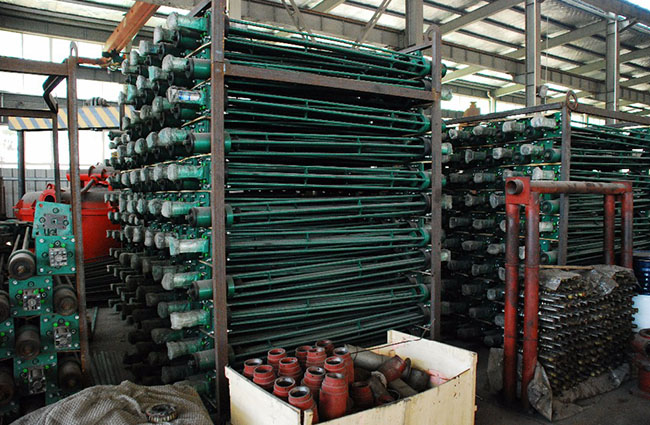

桿式定容下料器是在筒式定容下料器的基礎上開發研制的新產品,解決了筒式定容下料器存在的問題,并成功填補了國內空白,在生產應用中,使用良好。桿式定容下料器適用于各種預焙槽中間點式定時定量自動供料,尤其對比重輕,粘度大的氟化鹽下料特點更為突出,是目前鋁電解生產智能化控制系統中下料機構的理想設備。
2、結構特點
該下料器去掉了定容腔的上腔,定容腔由四根拉桿同上蓋連接,其中一根鋼管上接進氣口,下接定容筒上蓋,上蓋上設有環形排氣孔,將原有下料器透氣活塞改成了錐形壓盤,上腔可完全充滿氧化鋁粉。
①下料器無堵料現象,工作行程確保到位,防止漏料。
②工作阻力小,壓縮空氣0.4Mpa壓力下,能確保0.15秒以內工作到位,從而定容精度及下料穩定性好。
③增加物料流動性,在物料流動性(如氟化鹽)較差時,其應用效果更佳。
④產品結構簡單,安裝方便,免維護性強,幾乎無需維修,而且使用壽命長。
⑤故障率低,可以自行排除物料中雜物,不會造成卡死現象。
3、工作原理和氣路控制
當電解槽氣控柜中DFL24-12二位四通電磁閥處于斷電狀態,壓縮空氣從電磁閥的P孔到A孔進入下料器氣缸2孔,使氣缸活塞上提,通過活塞桿及上拉桿,使下椎體關閉;上椎體打開,這時反吹氣體(打殼氣缸回程排氣或用電磁閥單獨供氣)通過進氣孔3從沸騰盤排出,使料箱中靜止的氧化鋁粉(或氟化鹽)沸騰,充滿定容筒。此時如需下料,槽控機發出指令,使電解槽氣控柜中的DFL24-12二位四通電磁閥通電,電磁閥在電磁力作用下,閥桿上移,A孔關閉,B孔打開,氣體進入下料器氣缸1孔上腔,氣缸活塞下移,使密封盤關閉,下椎體打開,實現定量下料。
4、產品使用環境條件
1)環境溫度:0-80℃
2)距電解殼面1米處溫度:≤100℃
3)電磁場電流強度:200KA
4)電磁場磁場強度:80GS
5)壓縮空氣壓力:0.3-0.8Mpa
6)工作制度:24小時間斷性工作
7)環境空氣:可適應高粉塵空氣環境
5、主要參數
1)工作壓力:0.3-0.8Mpa
2)工作時間:3-8秒
3)定容量:1.6kg, 1.8kg,定制
4)定容精度:≤±1.0%
5)氣缸行程:70或75mm
6)氣缸進出口尺寸:G3/8"
7)反吹接口尺寸:G3/8"
8)使用壽命:>90萬次
