一、簡介
鋁水澆包簡稱澆包、鋁水包,別名鋁水中轉包、鋁液轉運包,主要用于將鋁液進行二次轉運的專業設備,主要由澆包主體(無包蓋)、澆包主體內襯、傳動機構(手動)、吊架總成等組成。
二、技術參數
產品型號 |
Model |
BYT__S |
BYT__T |
額定容量 |
Rated volume |
0.2-5m3 |
0.2-5m3 |
用途 |
For use |
鋁水,鐵水 |
鋁水,鐵水 |
傾轉方式 |
Method of pouring |
手動Manu |
雙鉤提翻 |
★根據顧客要求設計制造,耐火襯層根據用途不同選用不同材質。 |
三、結構特點
澆包主體,是由包體及法蘭兩部分組成,包體的法蘭我們采用了50mm鋼板經滾壓成型,機械加工制造而成,提高了強度,包體采用優質鋼板,整張卷筒,加強了包體的強度。耳軸采用特殊工藝加工,使其更加安全耐用。
傳動機構,采用手動傳動形式,手動作業輕松自如,省力,抬包轉動平穩,降低作業者的勞動強度。
吊臂,吊梁均加大了強度,且加工后進行時效處理消除其內應力,使之在作業過程中不易產生變形,操作更加安全可靠。
由于裝運的是高溫液態鋁液,敞口抬包的內襯需要砌筑耐火材料,澆注料是高鋁質耐火材料,耐高溫不低于1580°C。
使用前要對耐火內襯進行充分烘干。
四、常見故障原因及排除辦法
序號 |
故障癥狀 |
產生原因 |
排除辦法 |
1 |
澆包容積不達標 |
(1)包底沉積物過多 (2)包壁粘結物過多 |
及時清理澆包 |
2 |
澆包外壁過熱甚至發紅 |
內襯耐火材料過薄或損壞脫落 |
重新砌筑耐火材料 |
3 |
倒鋁操作困難,轉動手輪費力或轉不動 |
(1)包底堆積物過多 (2)蝸輪蝸桿結合變形 |
(1)清理澆包 (2)調整傳動機構 |
6 |
澆包吊裝時X軸Y軸方向不平衡 |
包內堆積物過多且不平衡 |
清理澆包 |
7 |
倒鋁液時出現栽包現象 |
蝸輪蝸桿結合位置變形嚴重 |
調整蝸輪蝸桿結合位置 |

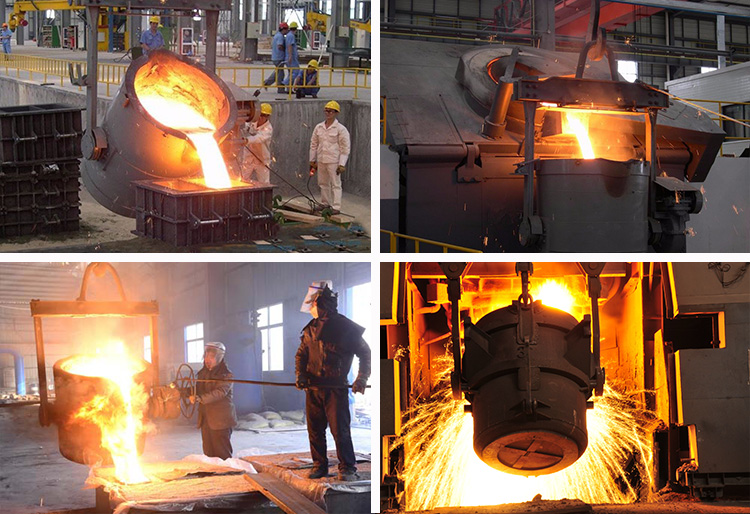

五、應用現場
六、附鋁水澆包產品說明書:http://modmyiphone.cn/jishuzhichi/108.html
