發布時間:2017-07-20 文章出處:博億開源 瀏覽:
一、設備簡介

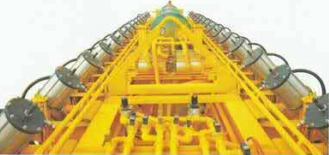

陽極母線提升框架是由鄭州博億開源設備有限公司經過長時間的刻苦攻關,克服眾多的技術難點,在不斷的改進中研制出的新型的電解鋁行業專用設備。該產品具有自主的知識產權,達到國際先進水平,在國內的同類產品中,擁有適應性好,安裝方便,使用簡單,易于維護等特點。
陽極母線提升框架實現了抬母線作業全過程的機械化和自動化,只需要2-3人使用遙控器操作就能實現提升母線的過程,將工人從上下奔忙的重復勞動中解放出來,降低了工人的勞動強度和用工成本,提高了勞動效率,同時也大大減少了工廠的安全隱患。
二、技術方案特點
陽極母線提升框架具有斷風抱緊功能,采用組合式斷氣抱死氣缸,即導桿母線貼緊和導桿頂部夾緊,一律采用彈簧施力,可避免壓緊力不夠而引發打火,損傷螺旋掛鉤、卡具及其他的安全隱患。
本機構在抬母線的過程中框架處于無氣源狀態,利用彈簧的彈性力使鋁導桿與陽極母線處于靠緊狀態,避免了在抬陽極母線的過程氣源突然斷氣或者氣壓不足時造成的安全事故的發生。

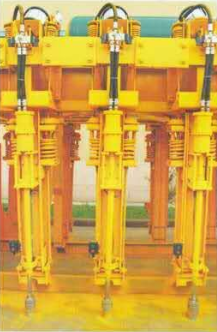

在母線提升框架的每一條陽極卡具上安裝一個氣動松緊小盒卡具裝置,以車間內原有的氣源為動力,用自動扳手對每一個小盒夾具進行松開的擰緊。扳手采用氣動扳手驅動,可以確保擰緊扭矩的一致性。同時也可以根據現場的實際需要調節擰緊扭矩的大小,使導桿跟母線更加緊密的接觸,從而降低導桿母線壓降,使陽極電流均勻分布,電解槽運行穩定,提高電流效率,具有顯著的節能減排功效。
在框架頂端中間位置配備有大容量?jī)?chǔ)氣罐,并安裝多個氣動增壓泵(DVG02 1200L/min),滿足提升機額定的工作壓力和流量,避免了因車間集中供氣所造成的壓縮氣體流量和壓力不足或者不夠穩定的問題,保證了抬母線作業過程中電解槽的穩定性和安全性。

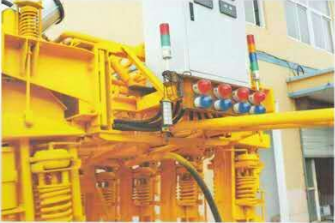

框架采用固態繼電器實現框架的控制,功能完善,可靠性高,抗干擾能力強,可以完全適應電解車間的強磁環境。
框架的各個氣壓扭矩扳手松開每個小盒卡具的設定用時1.5s,擰緊每個小盒卡具設定用時2s,兩側16個小盒夾具分別或同時幾個工作(多8個,可根據實際需要設定),保證母線提升過程總時間控制在6分鐘以?xún)?nèi),顯著的提升了生產效率。
采用了全遙控的操作方式,為了避免在操作過程中因操作失誤引發安全事故,遙控器設有多重互鎖保護,具有防磁功能,操作簡單方便,安全可靠。同時備有手動操作系統,當遙控操作無法順利進行時,可以隨時切至手動模式,確保作業順利進行。
框架的氣管全部采用鋼管和KV軟管(主管道為鋼管,連接氣缸、氣動馬達為耐高溫夾布膠管),以適應電解車間的環境。
框架使用蓄電池電源,在工作時給控制器供電,在框架閑置時可以對蓄電池進行充電,保證蓄電池電量。不需要母線提升機上和車間內鋪設另外的電纜,方便快捷。為了保證設備的可靠性,各相關部位都設計有絕緣裝置,確保電阻大于2MΩ。
三、質量和服務承諾
質量
A、本公司將嚴格按照訂貨要求及合同技術條款的要求,為客戶打造合格產品,若我方所提供產品的質量無法達到相關的標準和要求時,我方承諾給予完善。
B、本公司產品在設備驗收合格投入使用一年內為產品的質量保證期,期間發生因質量問題而引起的故障,由我公司負責維修。若有以下因客戶使用不當而造成的問題,我公司也將盡力協助進行處理,但不屬于免費保修的范圍。
1.因操作人員操作失誤而造成的故障。
2.因工作環境突發異常而造成的故障。
3.因未經與我方協商,或我方授權,擅自拆除、更換設備零部件而造成的故障。
4.因不可抗力而造成的設備故障。
C、在產品質保期滿之前,我方將安排對使用方設備進行一次綜合性的檢查和試驗,并及時免費矯正發現的隱患和問題。
D、產品質保期滿之后,一旦產品發生問題,我方技術人員將在接到報修的24-36小時內,及時趕赴現場,進行維修。
服務
A、我公司對所供產品派專人到現場進行指導安裝、調試工作。我公司還將派人參加驗收工作,并對設備進行逐一測試,如發現問題證實是設備本身引起,我方將負責盡快解決。
B、所有操作人員由我公司指定的專業技術人員進行培訓,上崗前均需完成定量的獨立操作,直至其能熟練的掌控設備的操作,使用,及對設備的日常維護和保養。
C、在使用過程中,如有任何的操作和技術上的疑問,歡迎來電咨詢我公司的技術人員,我們將盡力為你解答,必要情況下將由公司派專人到現場進行協助。
