一、簡介
三角板陽極提升機是鋁電解槽的重要部件,廣泛用于強磁場、高溫多塵的電解車間,該產品是我公司多年的定型產品,從設計到生產工藝具有獨特性,其結構簡單,運行穩(wěn)定可靠,無噪聲、免維護,是目前國內先進的陽極升降專用設備。

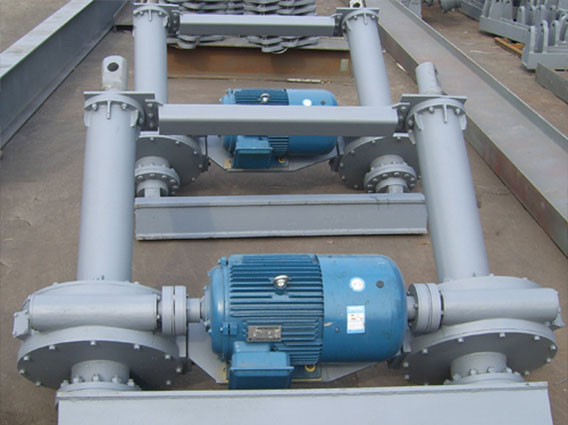

該設備由橫梁、起重器總成、電機、聯軸器、末端聯桿、中間聯桿、首端聯桿、三角板、叉形螺栓、樞軸、十字接頭、銷軸、吊頭等部件組成。
二、工作原理
當電動機轉動時,帶動蝸輪蝸桿傳動,蝸輪蝸桿起減速和轉換運動形式的作用,蝸桿的轉動帶動絲杠螺母水平移動,通過三角板陽極提升機將傳動軸的水平運動轉變成垂直運動,從而達到將陽極碳塊提升和下降的目的。
三、性能特點:
1.運行平穩(wěn)、無響聲、效率高,安全性能優(yōu)于其他提升機構;
2.采用絕緣聯軸器和雙級絕緣,提高了整個機構的絕緣性能;
3.采用冶金起重電機和四點提升,機構過載能力強,滿足了全封閉電解槽因結殼力增加的要求;
4.采用提升上限位和行程計數,提升機構更安全、更適應計算機的控制;
5.采用鏈條聯軸器,維修更加方便,減少了工人的勞動強度。
四、技術參數
型號 | 提升能力(t) | 工作行程(mm) | 升降速度 (mm/min) | 提升高度(mm) | 吊點 | 起重器(臺) | 轉速(r/min) | 電動機功率(kw) |
160KA | 40 | 0~450 | 100 | 400 | 4 | 1 | 720 | 4.5 |
200KA | 60 | 0~450 | 70 | 400 | 4 | 2 | 720 | 7.5 |
300KA | 80 | 0~450 | 70 | 400 | 8 | 2 | 720 | 7.5 |
400KA | 100 | 0~450 | 70 | 400 | 8 | 2 | 720 | 10 |
五、關鍵部件及材質
序號 | 名稱 | 材質 | 備注 |
1 | 滾動軸組件 | Gr15 | |
2 | 蝸輪輪緣 | ZQAL9-4 | |
3 | 絕緣套、絕緣墊 | 聚四氟乙烯 | |
4 | 密封圈 | 耐油橡膠 | 易損件 |
5 | 叉形螺栓 | ZG35 |
