發布時間:2017-11-14 文章出處:博億開源 瀏覽:
一、簡介

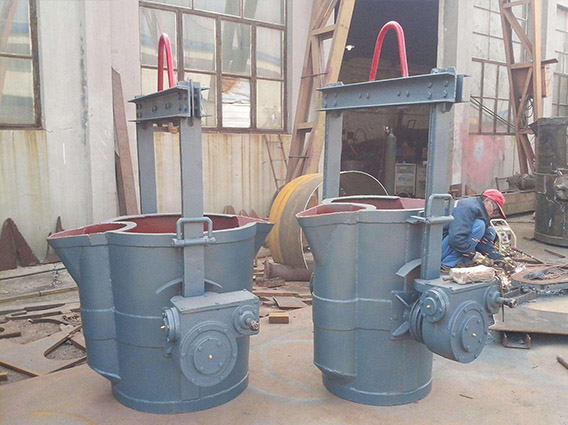

鋁水包別名,鋁水澆包,鋁水中轉包,鋁液轉運包是由鄭州博億開源自動化設備有限公司生產制造,用于鑄造車間澆注作業,在爐前承接鋁水后,有行車運到鑄型處進行澆注,主要有以下幾個部分組成:吊桿總成、安全卡、筒體、減速機構、手輪、電機、離合裝置(手動鋁水包無電機及離合裝置)。
二、技術參數
型號 | 容量 | 手輪直徑(φ) | 總速比 | 外形尺寸 |
LB-0.5 | 0.5 | 600 | 80 | 1150×750×1350 |
LB-0.75 | 0.75 | 600 | 80 | 1210×850×1455 |
LB-1 | 1 | 600 | 80 | 1260×895×1480 |
LB-1.5 | 1.5 | 600 | 87 | 1380×1030×1858 |
LB-2 | 2 | 600 | 87 | 1440×1100×1890 |
LB-3 | 3 | 700 | 140 | 1620×1260×2130 |
LB-4 | 4 | 700 | 140 | 1750×1386×2180 |
LB-5 | 5 | 850 | 210 | 1905×1495×2525 |
LB-8 | 8 | 1100 | 320 | 2436×1745×2960 |
LB-10 | 10 | 1100 | 320 | 2485×1895×3095 |
LB-12 | 12 | 600(備用) | 400 | 2745×2020×3320 |
LB-15 | 15 | 600(備用) | 400 | 2852×2150×3460 |
LB-20 | 20 | 700(備用) | 3539 | |
LB-25 | 25 | 700(備用) | 4820 | |
LB-30 | 30 | 700(備用) | 4820 | |
LB-35 | 35 | 800(備用) | 6500 | |
LB-40 | 40 | 800(備用) | 6500 | |
注:1.筒體容量大于10噸一般為電動操作,故手輪為備用。2.外形尺寸如有變動則以實物為準,恕不另行通知。 |
三、獨有特點
1)合理選擇了回轉中心,操作方便,澆注完畢后基本可自行復位。加工精確、設計合理,有效避免了鋁水包使用過程中的“磕頭”現象。
2)蝸輪齒部采用鋁青銅鑄造,蝸輪桿采用45#鋼并經調質表面淬火處理,從而使傳動平穩,同時具有可靠的自鎖性能。
3)吊桿采用鍛件,比鋼板焊接件可靠安全。包底結構采用錐度、底箍、焊接相結合的三重保險,即延長了使用壽命又確保了操作者的安全。筒體采用耐高溫熱軋?zhí)妓劁摪澹撲撍腟、P等雜質少,屈服強度高于235Mpa,抗拉強度高達460Mpa,由于該鋼是標準鎮靜鋼,焊接性能非常好焊接結構不容易出現裂縫,另外塑性和韌性也非常優異,其性能遠遠高于沸騰鋼。
4)主體與吊桿、減速箱與手輪,均裝有鉸鏈卡板可隨時鎖定。
5)兩耳軸與吊桿間裝有調心軸承,一致性好。
6)鋁水包加設獨特的防濺裝置,有效防止工作時鋁液濺入減速箱內。
7)數控下料、數控焊接、專用機床加工、統一標準配件、專業化安裝。
8)分手動和手電兩用。電動傳動形式采用雙蝸輪副三級傳動,雖然制作要求高,但安全省力,傳動靈活自如,雙向可逆性好。手動傳動形式采用蝸輪蝸桿二級傳動,蝸桿傳動具有可靠的自鎖性,使用安全可靠,操作方便,傳動輕便平穩,也是雙向回轉,可逆性好。
四、使用與維護
1)搪耐水泥,其厚度為:0.5~3噸側壁60毫米底部80毫米;5噸側壁80毫米底部100毫米;10噸側壁100毫米底部120毫米;10噸以上側壁>150毫米底部>180毫米。
2)檢查手輪,應靈活自如,無卡阻現象。
3)兩耳軸滾動軸承內,每周加潤滑脂一次。
4)檢查手輪鎖定裝置是否安全可靠。
5)檢查減速箱內是否缺油,每周檢查一次。
6)使用年久,發現蝸輪副間隙增大,有礙安全澆注時,應更換蝸輪副,可直接來函聯系我公司。
五、訂貨須知
1)選擇鋁水包傳動形式,是手動式還是電動式。
2)選擇龍門架形式,是脫勾式還是軸承式。
3)選擇鋁水包的噸位型號是多大的。
4)5噸以下鋁包是否要另配減速箱。
5)根據客戶要求,設計并制造。
6)選擇鋁水包的供貨時間。
