螺旋陽極提升機是預焙陽極電解槽上部結構中的重要部件,其結構簡單、加工部件少、安裝調整容易、實現了陽極提升機構的簡便化,是一種新式、改進型產品,已經大量應用于各新建、改擴建鋁冶煉廠,為鋁工業的發展發揮了巨大的作者,應用前景廣闊。

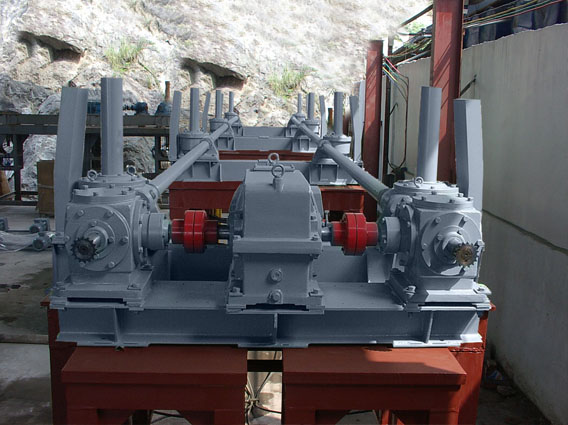

該設備由電機、減速機、左螺旋起重器、右螺旋起重器、左換向齒輪箱、右換向齒輪箱、傳動軸、傳動聯軸器、絕緣傳動聯軸器等組成。。

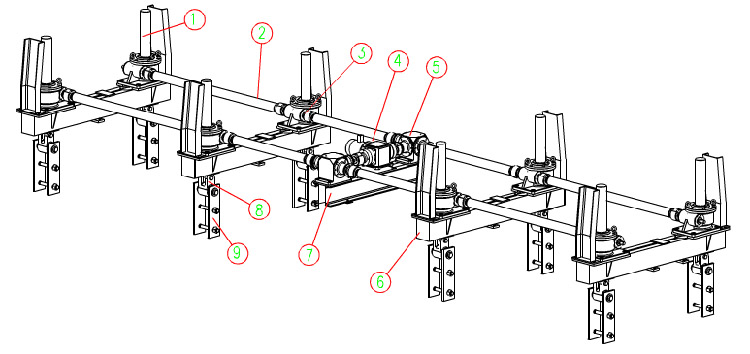

結構示意圖如下:
1.螺旋起重器 2.傳動軸 3.鏈條聯軸器 4.主減速機 5.換向齒輪箱 6.螺旋起重器機座 7.主減速機機座 8.吊環 9.夾板
二、工作原理
整個裝置由4個(或8個)螺旋起重機與陽極大母線連接,由傳動軸帶動起重機,傳動軸與減速箱齒輪通過聯軸器相連,減速箱由電機帶動。當電機轉動時便通過傳動機構帶動螺旋起重機升降陽極大母線,固定在大母線上的陽極隨之升降。變速機構可以安裝在陽極中部或端部。
三、主要技術參數
每臺電解槽2套陽極提升機構
陽極提升機構傳動方式:螺旋起重器。
電解槽的電流強度:500kA,大磁場強度:230Gs
陽極提升機構基本條件:
陽極組數: 48組
每排陽極組數: 24組
陽極導桿截面: 160mm ×165 mm
每排陽極導桿中心間距; 780mm
兩側陽極導桿中心間距: 1950mm
兩側陽極母線中心距: 1590mm
陽極母線垂直移動工作行程: 400mm
額定提升重量: 83t
大梁上表面標高: 6.65m
工作時陽極導桿頂面標高: 高:+6.890m
低:+6.440m
工作時母線頂面標高: 高:+6.150m
低:+5.750m
大梁中心間距: 1150±2mm
陽極提升機構傳動方式:蝸輪蝸桿+提升絲杠
陽極提升速度:v=75mm/min。
電機安裝形式:臥式。
電動機:Y132M-4,N=7.5kW 防護等級為IP54。
四、操作規程
通過螺旋陽極提升機的提升運行,將大母線提起400mm,提升高度通過計數器控制。同時在陽極導桿上沿大母線下沿位置再劃一條線,與前劃的基準線對照后核實提升高度。
螺旋陽極提升機,擰緊小盒夾具,松開陽極導桿。
1) 斷開頂部氣缸旋鈕,使夾具擺動回位。
2) 旋通夾具氣缸旋鈕,夾具打開。
3) 將控制盒操作桿摘下,并掛在滑板的適當位置。
用天車將提升機吊起,進行下一臺電解槽的每母線提升,或放回支撐架。
母線提升計劃:母線提升周期為15-18天。
母線提升計劃:每天每個電解車間提升8-10臺,17天抬完,18天休息。
提升計劃由提升班長制定,制定的槽號既要保證生產的穩定,又要提高多 功能天車的利用率。
