一、簡介
陽極提升機簡稱陽極提升機，分為三角板陽極提升機和螺旋陽極提升機，是預焙陽極鋁電解槽上的核心部件之一，廣泛用于強磁場、高溫、多塵的電解車間，被應用于鋁電解過程中陽極母線提升，是陽極升降的專用機器，以確保陽極在佳的工況條件下運行。
陽極提升機是我公司在實踐設計與現場使用過程中，不斷創新找出不足開發出來的新型產品，電解槽陽極升降機構技術，進而開發出的陽極提升機，增強陽極提升機的提升性能和提升平穩度，從而保證提升機的可靠性，滿足了大型陽極提升機對提升能力的需要，減少維護時間，降低生產成本，提高生產效率，為企業創造更高的經濟利潤。
二、結構特點
該設備由橫梁、起重器總成、電機、聯軸器、末端聯桿、中間聯桿、首端聯桿、三角板、叉形螺栓、樞軸、十字接頭、銷軸、吊頭等部件組成，其結構簡單，運行穩定可靠，無噪聲、免維護，是目前國內較先進的陽極升降專用設備。

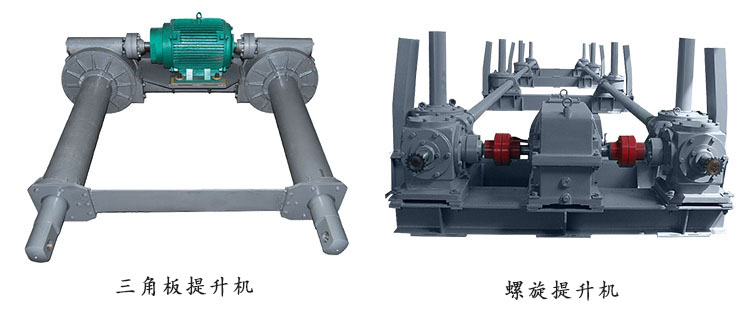

該設備由電機、減速機、左螺旋起重器、右螺旋起重器、左換向齒輪箱、右換向齒輪箱、傳動軸、傳動聯軸器、絕緣傳動聯軸器等組成。
我公司生產的陽極提升機從設計到生產工藝具有獨特性，其特點是結構合理、運轉靈活、提升力量大、升降平穩、不需要母線運行定位、使用壽命長、維修操作方便等，并且可根據用戶的需要設計、制造各型提升裝置。每臺提升機出廠前都要經過嚴格的負載試驗。
三、技術參數
|
產品名稱 |
三角板陽極提升機 |
螺旋陽極提升機 |
||
|
型號 |
BYTSJ_KA-4W |
BYTSJ_KA-8W |
BYTSJ_KA-4S |
BYTSJ_KA-8S |
|
吊點數 |
4 |
8 |
4 |
8 |
|
升級速度 |
55mm/min~186mm/min |
55mm/min~186mm/min |
||
|
負荷 |
40MT~150MT |
40MT~150MT |
||
|
適用槽型 |
160KA~660KA |
160KA~660KA |
||
四、檢查規程
陽極提升機使用時間長，蝸輪磨損嚴重，近期頻繁出現螺旋器重器蝸輪損壞、傳動鏈脫扣而導致電解槽兩水平母線偏斜的設備事故，因?yàn)槁菪髦仄魑佪喺Ｑ颤c(diǎn)檢過程中不易檢查，為了盡量減少此類事故的發生，特制定此規程：
①在抬母線規程中，抬母線人員要認真聽、看陽極提升機的運行情況，如有異常，要及時上報到檢修檢查處理；
②檢修人員要在抬母線時對每臺電解槽陽極提升機4只螺旋起重器上升刻度進行檢查，4只螺旋起重器上升的高度是否一致，時間每3個月跟蹤檢查一次；
③若有4只螺旋起重器上升的高度不一致，要重點檢查高差較大的螺旋起重器，并更換檢查，分析原因；
④出鋁時電解工和出鋁工要認真觀察提升機構運行情況，發現電壓異常、螺旋起重器異常等立即停止出鋁并檢查。整個出鋁過程回轉計讀數控制20~30之間，1個回轉計對應20mv左右電壓。
⑤換極時，班長要觀察爐膛情況，伸腿異常、陽極長芽可能抵偏母線。
⑥部分設備老化，除檢修加強點、巡檢外，操爐工必須每班對所巡槽進行檢查，有問題即使上報。
⑦對電解槽伸腿異常、陽極長芽導致抵偏母線的要重點檢查，4只螺旋起重器上升的高度不一致，高差較大的螺旋起重器，應檢查更換。
⑧對提升機傳動鏈條每半年全部檢查一次，防止提升機傳動鏈條活扣脫出，導致母線偏斜，影響電解槽運行。
五、安裝
①安裝前，須檢查整體起重器是否損壞，若發現問題及時處理。
②將起重器兩根拉桿與三角板φ37孔用φ36銷軸聯接，聯接時不得偏斜。
③三角板安裝調試位置，以三角板圖示位置為基準施工，使八塊三角板空間位置一致，聯桿不得有卡阻現象。
④蝸桿絲杠起重器制作總長度為1415㎜，工作時，拉桿大外伸長度為550㎜，即滾動絲杠大調整范圍。
⑤查電動機，聯軸器應轉動靈活。
⑥運行之前，減速機箱體內加入220＃工業齒輪油2～2.5㎏，緊固放油塞。
⑦本套陽極提升機特別設計尾座橫梁銷軸緊定裝置，為了方便銷軸拆卸，在銷軸上加工有M10螺紋結構，需要拆卸的時候，用M10螺栓鎖緊后拔出。
六、使用
①接通電機電源后，拉桿作往復直線位移。
注意：拉桿升降行程為0～400㎜，拉桿大行程不得超出550㎜。
七、維修
①升降機機構運行后，經常查看各構件連接處的緊固等是否出現松動或異常，如果發現問題立即停車檢查、維修。
②6－7月更換一次減速箱內潤滑油約2～2.5㎏。
八、包裝、運輸
①部分設備散件發貨（起重器除外）采用封閉式包裝,在裝運過程中單件設備之間全部采用柔性墊板隔離，三角板運輸采用多件組合鋼框架固定包裝。
②起重器采用托板固定裸裝運輸，運輸時起重器單臺設備車體內因定防止沖撞損壞。
③吊裝方法箱體吊裝一箱/一次,在溫度≤45℃?,濕度≤80%,庫存天數為2年。
④不允許堆碼,禁止露天存放。
⑤其它符合GB/T7284-1998《框架木箱》中的相關要求。

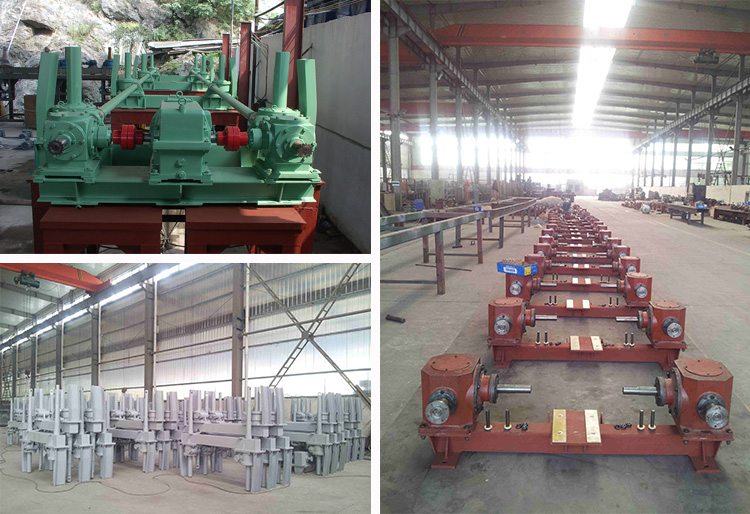

九、生產現場
