一、簡介

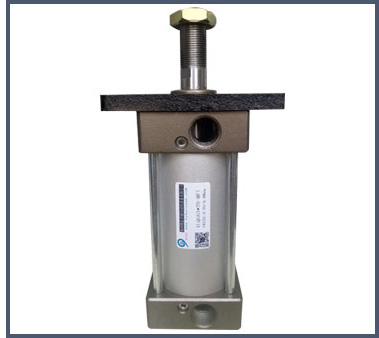

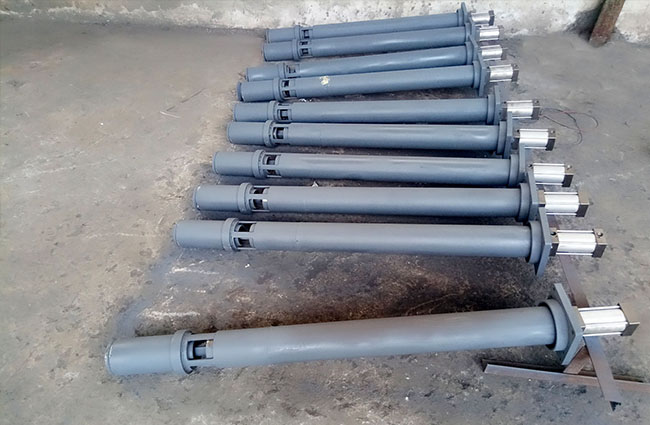

筒式定容下料器具有結構緊湊、可靠性高、定容效果好、操作方便、運動速度快、對環境適應性強、壽命長等特點,完全滿足定容加料要求。
二、產品特點
1.下料器在氣缸和氣缸法蘭之間采用徑向密封原理,使氣體的密封更好效。
2.在底部采用球面密封結構,有效補償了加工誤差帶來的漏料缺陷。
3.缸筒的內表面經特殊處理后表面硬度達HV600以上,使活塞與氣缸筒配合間隙較小的安裝,可以大大降低料粉上竄到活塞的上部,提高使用壽命和下料精度,相對來說使用壓力要求在0.35MPa以上。
三、主要技術參數
1.每次加料量:1.6L
2.誤差:±1%
3.氣缸使用壓力:0.35-0.7Mpa
4.氣缸使用溫度:5-150℃
5.使用環境:高溫、多塵、強磁場
6.使用壽命:≥100萬次
7.氣缸缸徑φ63mm,行程70mm
四、工作中下料器不下料或漏料的原因
1.無氣源,球閥關閉;
2.無控制信號,導線虛接,線圈燒壞;
3.管路堵塞,無氣或有微量氣體造成不下料或漏料;
4.換向閥不動作,電磁換向閥閥芯卡死或換向閥損壞;
5.pu氣管反接或下料管反接;
6.緩沖脫落,端蓋損壞,造成漏料;
7.料箱無料或料少或有空氣,造成不下料;
8.下料器與槽殼密封不好或下料器螺栓松,造成漏料;
9.下料器氣缸潤滑不好,造成動作慢或不動作或漏料;
10.下料器氣缸未緊固好,造成不下料或氣缸不動作;
11.下料器錐形堵頭脫落或螺栓松或料倉之間有空隙,造成長期漏料;
12.氣缸與聯連桿的銷連接脫落,造成不下料;
13.下料器料倉有異物堵死,造成不下料器;
14.下料器“Y”型圈損壞或磨損嚴重,造成氣缸動作慢或漏料;
15.下料器氣缸在長期運行下,氣缸托盤上的支撐環會與氣缸缸壁磨損嚴重,造成缸壁間隙大,造成氣缸工作偏磨過大,造成氣缸不動作或漏料。

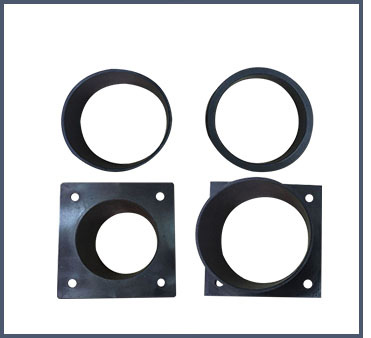

五、易損配件
