一、簡介
定容下料器(分為桿式和筒式兩種)是用于電解鋁生產中電解槽補充氧化鋁和氟化鹽的專用設備,由電解槽氣控柜控制,定時動作,實現自動加料,具有性能良好、易操作、方便維護、安全可靠、價格低,質量?jī)?yōu)等特點。
二、組成
桿式定容下料器,其結構由氣缸、料筒、連接板,上、下連接桿,中間連接桿,上、下椎體,十字連接軸,實心連接桿,空心桿等組成。筒式定容下料器與桿式的結構有些差異,由圓筒支撐。氣缸是定容下料器的動力,通過氣缸的上下動作實現整個加料過程;料筒的主要作用就是儲存定量的鋁氧化粉和電解質。
三、工作原理
將定容下料器安裝到位,當電解鋁生產過程中電解槽需要補充氧化鋁和氟化鹽時,氣缸向下動作,帶動連桿和連桿上的椎體一起動作;上椎體向下動作將料筒的進料孔堵嚴,下椎體向下動作于是料筒的出料孔打開,料筒內的定容氧化鋁和氟化鹽進入到電解槽內。下料一定時間后氣缸向上動作,連桿帶動椎體向上動作,下椎體將料筒出料孔堵嚴,上椎體離開料筒進料孔,外部的氧化鋁和氟化鹽從進料孔進入料筒內,準備下一次進料動作。
四、使用與維護
定容下料器使用前一定要檢驗是否密封完好,裝配時一定要將各密封處封好壓緊(密封材料可用石棉紡織密封圈或橡膠密封圈)。
定容下料器在安裝定位時一切動作要準確、平穩,以免撞到,影響整個裝置的同心度;
為保證下料器的有效容積,使用后的定容下料器要進行定期的內部清理,清理時將下椎體拆卸下來除去附著物。
五、技術參數
型號 |
桿式 |
筒式 |
定容下料量 |
1.6kg, 1.8kg, |
1.6kg, 1.8kg, |
氣源壓力 |
0.6MPa |
0.6MPa |

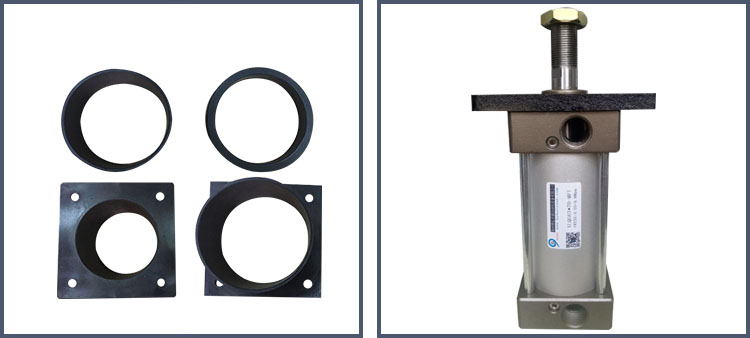

六、主要配件
