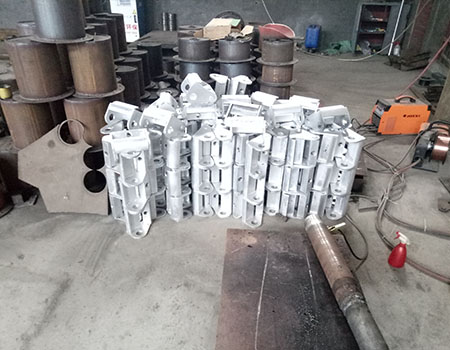

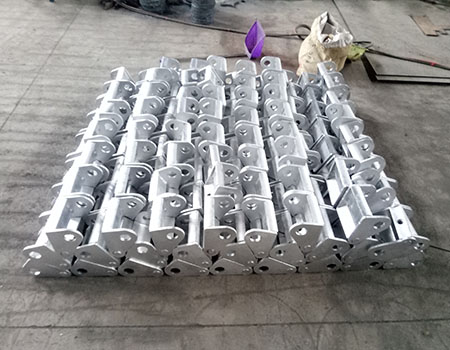

我公司供應160~500KA小盒卡具、異型小盒夾具、陽極卡具、螺旋卡具、掛鉤等等,型號規格齊全,夾緊力強,持久耐用,采用優質鋼材制成,訂購電話:0371-85618561。
一、概述
產品特點:小盒卡具結構簡單、緊湊、夾持靈活可靠、使用方便。
主要用途:用于將鋁導桿與母線夾緊,使導桿與母線貼合從而導電進行電解。
使用環境條件:該小盒卡具能在高溫、強磁場、高粉塵的條件下使用。
工作條件:使用過程中,輸入的工作扭矩應在250N.m。
安全:該產品具有足夠的剛性和機械強度,在輸入工作扭矩為250N.m時,對陽極鋁導桿的夾緊力為160KN,使用安全可靠,大扭矩不大于2700N.m,否則會夾傷鋁桿或損壞本產品。
二、結構特征和工作原理
本產品由壓板、上下方套、軸、螺桿、軸套等組成,當轉動小盒夾具時,螺桿通過上方套,下方套帶動壓板轉動,從而達到壓緊或松開陽極導桿的作用。
三、技術特性
a)工作扭矩:250N.m
b)對陽極導桿的夾緊力:160KN
c)外形尺寸:453*353*272mm
四、安裝調試
將自備掛鉤開口處向上并用自備雙頭螺柱、螺母墊圈固定于陽極母線上,要求兩掛鉤水平高度一致,再將本件置于兩掛鉤之間即可。
五、使用操作
1.使用前檢查小盒卡具的螺桿有沒有損壞,再將小盒卡具安放在多功能天車或?qū)S玫蹙呱稀?br />
2.使用中輸入工作扭矩不得小于250N.m,否則達不到夾緊力,也不得大于270N.m,否則易損壞螺桿及上方套、下方套等零件。
3.必須使用合格的鋁導桿,在額定載荷和夾緊力作用下工作。
六、故障分析與排除
序號 | 故障現象 | 原因分析 | 排除方法 |
1 | 鋁導桿下滑 |
a.輸入扭矩小 b.鋁導桿尺寸過小 c.小盒卡具弧形夾板損壞 d.緊固件送卡 |
a.檢查氣源壓力氣動馬達等 b.使用合格尺寸鋁導桿 c.更換合格小盒卡具 d.擰緊緊固件 |
2 | 夾緊或松開的運動不靈活 |
a.螺桿損壞變形 b.小盒卡具的上方套或下方套損壞變形 |
a.更換螺桿 b.更換小盒卡具的上方套或下方套 |
