我公司設計了一種鋁電解槽中使用的桿式定容下料器,介紹了其工作原理和結構特點。并分別對桿式定容下料器的關鍵零件從材料選擇、強度校核、到結構配合進行了闡述,此下料器在應用中效果良好。
1、工作原理
桿式定容下料器垂直放置于料箱中,當下料器在充料 階段,打殼氣缸工作,帶動連桿下端閥蓋封閉,上椎體密封件打開,引致電解槽的高壓空氣由連接鋼管進入上蓋進氣孔,通過連管從環形氣口排出,吹動靜止的氧化鋁粉,氧化鋁粉靠自重流入定容腔。當下料器處于加料時,打開氣缸下行,下閥蓋打開,上椎體密封件關閉,定容腔中的氧化鋁粉流入電解槽中。
2、結構特點:

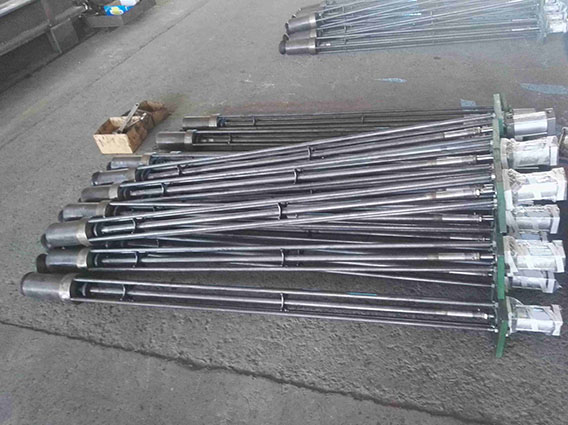

桿式定容下料器由四根拉桿同上方法蘭板連接,其中一根鋼管上接進氣口下接定容器上蓋,上蓋上設有環形排氣孔。定容腔上密封件采用錐體密封件,下密封件采用閥蓋,這種結構使上升和下落的阻力小,同時定容準確?紤]在電解強磁場環境中工作,鐵件很容易受到強磁影響,錐體密封件與下閥蓋之間連接采用萬向節連接。在定容腔入料口附件帶有沸騰裝置,使此處的氧化鋁粉完全流態化,不會產生安息角,定容精度高,穩定性好。
3.關鍵零部件的設計
設計的桿式定容下料器機械零件要在其強度、剛度等方面滿足一定的條件,正確選擇材料,合理規定公差等級以及零件的加工工藝性和裝配工藝性。
4、材料的選擇
桿式定容下料器在電解槽要頻繁的實現下料和充料工序,其密封件必須具有耐磨和抗沖擊的能力,在實際的生產使用中,下料器的錐度密封件和閥蓋兩接觸表面作相對摩擦,在交變接觸應力作用下,使材料表層疲勞而產生材料脫落,設計時對材料的要求要高。在合金中,鉻能和碳形成碳化鉻以提高鋼的硬度、耐磨性、沖擊韌性和淬透性。
5、定容腔設計
定容腔包括閥頭底座與閥頭。其選材、疲勞強度及加工后表面質量可以參照錐體密封件與閥蓋的設計。下料器的關鍵點是下料量的準確與否,這反應在下料器的定容腔容積是否準確,設計時充分考慮到盡可能出現的變數,使下料器在充料和下料時定容準確。閥頭底座設計時密封采用整體法蘭膠套,通過四顆雙頭螺桿,調整下料器在料箱中的軸線,容易使下料器的密封圈壓接均勻。
6、桿式定容下料器安裝定位
桿式定容下料器在電解槽中安裝時,垂直安裝于氧化鋁料箱中,定位尺寸由下料器組裝后法蘭板上沿與定容腔閥頭下沿的設計尺寸,符合電解槽料箱的尺寸來定位。同時四根連接桿通過與法蘭板連接的螺帽,在定容腔位置固定后,能夠微量調節下料器與料箱的安裝位置,調節高度在10-20mm之間。
7、應用效果
桿式定容下料器安裝于料箱中,當充料時,高壓空氣吹入料箱下部沸騰盤,排氣通過帆布吹動氧化鋁,使靜置的氧化鋁能順利流入下料器的定容腔。當下料時,氣缸下行,推動透氣活塞下移,封住進料窗口,同時打開閥蓋,使氧化鋁落入槽中,這樣的往復工作,由鋼絲制成的透氣活塞,不斷與筒壁摩擦,當鋼刷一但磨損,造成透氣活塞同筒壁有了間隙,如不進行及時更換,將使氧化鋁從縫隙上串至下料器上腔,下料器將卡死不能工作,況且透氣活塞因為透氣,即使活塞不磨損,當沸騰盤工作時,沸騰的氧化鋁也透過透氣活塞進入上腔造成氣缸不能很好的工作,桿式定容下料器則不存在以上問題。
8、結論
1)由于電解槽處于高溫粉塵、強磁場的環境中,建設下料器的維修量即節約了生產成本,桿式定容下料器結構簡便,重量輕,裝卸及維修時非常方便,降低維修時工人的勞動強度。
2)對高壓空氣的要求不高,吹掃用空氣能夠通過定容腔上蓋環形排氣孔,吹動靜止的氧化鋁,對下料器運行沒有影響。
3)密封性強,由于采用整體法蘭膠套,通過四顆雙頭螺桿,調整下料器在料箱中的軸線,容易使下料器的密封圈壓接均勻。同時四根連接桿通過與法蘭連接的螺帽,在定容腔位置固定后,能夠微量調節下料器與料箱的安裝位置,調節高度在10~20mm之間。
4)定容準確,下料誤差在±1%之內。桿式定容下料器錐體密封件采用上下錐形設計,上升和下落的阻力小于有筒有刷定容下料器的透氣活塞,其對應的上升和下落速度越快,下料器運行過程中的進料和漏料越少,定容器的定容性越準確。
