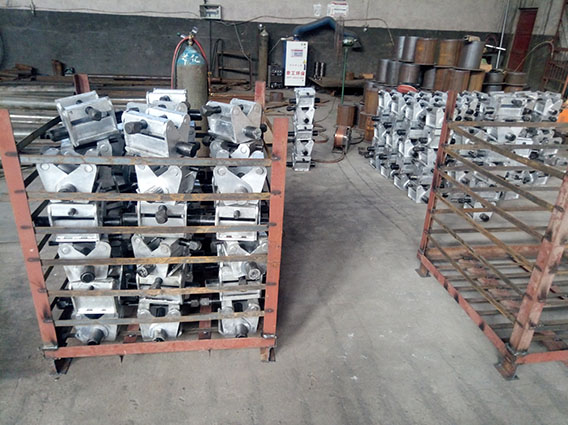

本電解槽陽極小盒卡具具有壽命長、運行可靠,且修復方便等優點,適合各個電解鋁廠使用,加注耐高溫潤滑脂后,卡具使用期限增加三至五倍,每年可為企業直接結緣維修費用近千萬元,同時可減少電解鋁廠的停車檢修時間,大大提高了電解鋁廠的經濟效益。
1)組成及結構
電解槽陽極小盒卡具包括主軸、兩個卡爪架和控制絲桿,每個卡爪架包括弧形卡爪板、兩個端板和一個絲母桿,兩個端板均大致呈直角三角形,其直角倒角或圓角,所述弧形卡爪的兩端分別對稱焊接在兩個端板的直角的倒角或圓角處,每個端板上均開有兩個通孔,且兩個端板上的通孔兩兩相對成組,絲母桿兩端分別穿設在兩個端板上的一組相對的通孔內,所述主軸從另一相對的通孔內穿過,兩個卡爪架相互對稱交叉,其弧形卡爪向外,每個絲母桿中段均開有通孔,控制絲桿包括前絲桿段、中絲桿段和施力端頭,前、中絲桿段分別從兩個絲母桿的通孔內穿過,且前、中絲桿段螺旋方向相反,其特征在于每個絲母桿的通孔內均設有一個絲母套,兩個絲母套內側壁上分別開有前、中絲桿段對應的螺紋,并分別套在前、中絲桿段上,每個絲母套外圓周與絲母桿上通孔兩端的接縫處均焊接固定。
2)材質選擇
絲母套采用耐磨合金鑄鐵制成,調節絲桿采用特種耐磨合金鋼制成。絲母桿采用普通鋼鍛壓制成。
