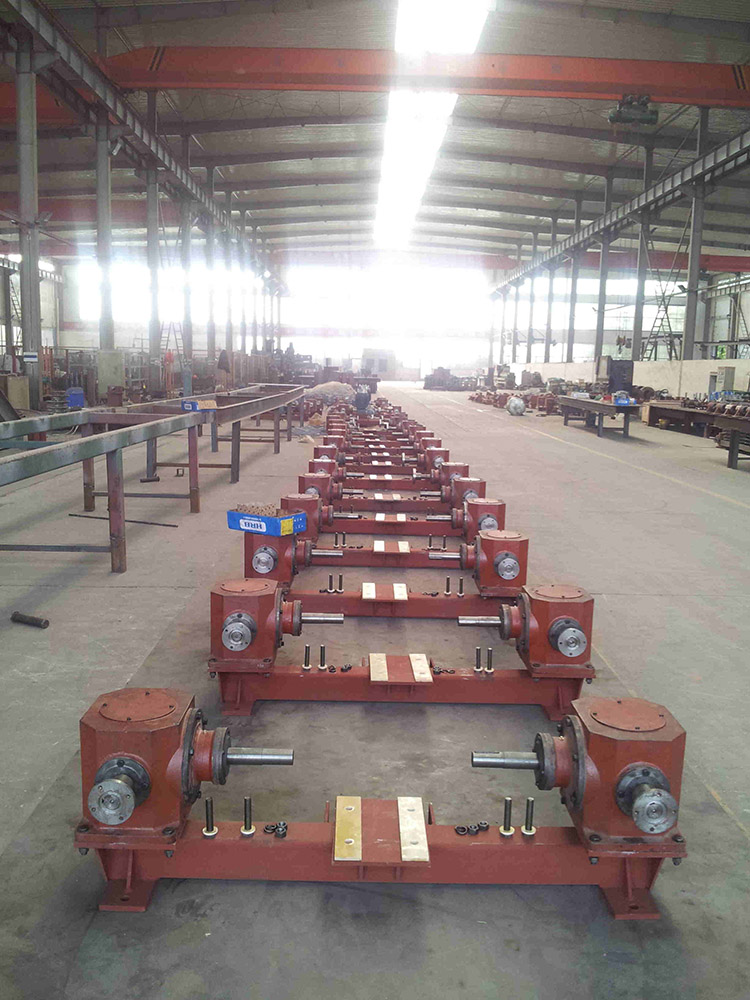

三角板陽極提升機設備的組成:尾座、電機、蝸桿起重器、十字聯接頭、頭部聯桿、中間聯桿、尾部聯桿、叉形螺栓、三角板、中樞軸、吊頭、夾板、連接螺栓。
外購件介紹:為降低設備的故障率,所有外購件均選用國內正規廠家的優質產品。
1. 所有原材料均選用正規廠家的優質產品,材料性能均符合標準。
2. 電機采用大連電機廠產品,型號為YEJ180L-8,N=11KW,n=730r/min,雙抱閘鎖緊,鎖緊力可調,方便檢修。電機絕緣等級F級,防護等級IP54級。
3. 滾珠絲杠采用南京工藝裝備廠產品。
三角板陽極提升機關鍵加工件的介紹:為保證設備的安全性,關鍵件采用特殊工藝制作。
1. 蝸桿采用45#鋼鍛制,粗車后,齒面高頻淬火,然后精磨齒面和螺紋,精車軸承面加工并磨削。
2. 蝸輪輪緣采用ZQAL10-3,輪轂采用灰口鑄鐵,輪轂和輪緣精密配裝,并加四個穩釘,增加傳動扭矩。整體車削后在滾齒機上滾制而成。
3. 拉桿采用厚壁無縫鋼管焊制,焊接時執行嚴格的工藝紀律,并做拉伸試驗,保證抗拉強度。為延長防塵圈使用壽命,增加設備密封性,拉桿外圓磨削。
4. 聯桿采用鄭州異型鋼管廠生產的矩形管制作,表面美觀,抗拉強度高,無扭曲變形。
5. 聯桿上的小方盒增加板壁厚,焊加強筋,提高抗壓強度。
6. 叉型螺栓采用45#鋼整體鍛制,精車后,鉆眼,插制而成。
7. 減速機外殼采用真空消失模鑄造,減少砂眼、氣孔,提高內外表面質量,并增加了壁厚,提高抗拉強度。整體在鏜床上加工,保證了同心度和垂直度。
8. 三角板采用45#鋼板仿行切割,內孔由鏜床加工保證垂直度,并采用高頻淬火,提高耐磨強度。并增加了注油孔,增加潤滑,減少噪音。
9. 端部法蘭改變密封部位,減少泄露點,延長密封件的使用壽命,易維修,好更換。
10.左小法蘭采用Q235鋼整體模鍛,車制后鉆孔而成。
11.尾座采用35#鋼整體模鍛,車制后,飽削平面,鉆孔。
12.接套體采用45#鋼鍛制,車制后插鍵槽,與滾珠絲杠裝配時,采用熱裝,增加配合強度,并鉆孔用頂絲連接。
13.橫梁采用Q235鋼焊制,兩個連接孔在鏜床上加工,保證同心度。
14.電機架采用Q235鋼胎具焊制,刨削后鉆孔。
15.夾板采用Q235仿行切割,焊制后鉆孔。
16.聯軸器采用45#鋼按標準制作,鍛制后車削,插鍵槽,鉆孔。
17.吊頭和十字接頭采用ZG35精密鑄造而成,鏜床加工,保證孔的垂直度和平行度。
18.中樞軸采用45#鋼,精車與三角板接觸面,后鉆銷孔。
19.所有連接孔、連接螺紋均采用胎具精制而成,保證了零部件的互換性。
20.蝸桿起重器安裝時,保證蝸輪蝸桿的同心度,使轉動靈活省力。
21.為提高蝸桿起重器左大法蘭和左小法蘭的強度,增加法蘭的板厚,并焊三個加強筋,呈120度均布。
22.涂漆:兩遍底漆,兩遍面漆,安裝后再刷一遍面漆(顏色由客戶定)。
