1）組成與結構

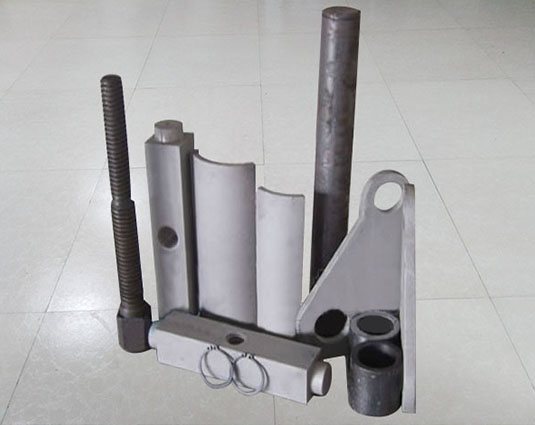

小盒卡具主要由中心軸桿、掛鉤、側板、外銷軸、內銷軸、叉動絲桿、外焊接板、內焊接板、套筒和插銷組成。
2）主要零件設計
叉動絲桿是核心部件，由45#鋼鍛件制作，還需表面熱處理及調質處理。左端為左旋T型螺紋，螺距4mm，中間為右旋T型螺紋，螺距4mm，右端為六角頭部。螺紋長度、叉動絲桿長度和卡具高度之間關系式如下：
L1=2L2，L1+L2≥L,D3＞D2＞D1
其中：L-卡具高度，單位mm；
L1-左旋T型螺紋長度，單位mm；
L2-右旋T型螺紋長度，單位mm；
D1-左旋T型螺紋直徑，單位mm；
D2-右旋T型螺紋直徑，單位mm；
D3-六角頭部外接圓直徑，單位mm；
中心軸桿和套筒是用40Cr鍛件制作，起到高強度耐磨的作用。焊接板是由3mm厚的45#鋼板彎制而成；掛鉤是用45#鋼機械加工制作，彎鉤弧度不能過大，不然小盒卡具裝卸困難。
3）卡具的安裝
將各零部件加工好后，先將叉動絲桿與外銷軸和內銷軸安裝起來，調整叉動絲桿螺紋處于它們之間，再加上銷軸、中心軸桿和套筒，然后用焊接板與側板焊接，后涂上銀粉漆。
4）卡具的使用方法
掛鉤焊接于爐蓋板上，導電銅排橫向平鋪于爐蓋板上掛鉤之內，然后陽極放置于爐內其導電板放于銅排上表面，后小盒卡具處于松狀態放于陽極導電板上，中心軸桿隨著卡具的緊固頂住掛鉤，這樣就能達到緊固的效果。當要松脫時，用扳手旋轉絲桿，松脫卡具，當中心軸桿脫離掛鉤時，可把卡具取出，陽極也可以提出更換。
5）卡具的工作環境
由于屬于高溫作業，爐內溫度約1000℃，卡具工作位置在爐口約200mm處，所以需要耐高溫耐腐蝕的要求。本小盒卡具在生產過程中，經過了多種特殊處理，比如鍛打、表面熱處理、調質處理以及刷防護漆處理等，所以能夠在這樣的環境下正常工作。
