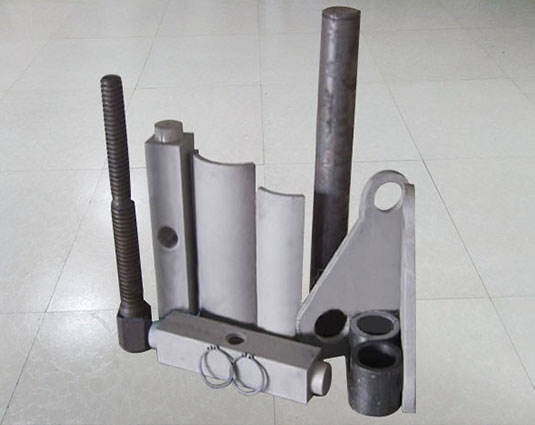

1、名 稱:小盒卡具及掛鉤
2、功能描述:小盒卡具及掛鉤為預焙陽極鋁電解槽上部結構的配套部件。用于預焙電解槽上母線與導桿組的快速夾緊聯接。
3、設備使用條件:
1)環境溫度:高43.54℃ ;低-42.2℃
2)運行環境:高溫、多粉塵、高腐蝕及磨損、強磁場
3)磁 場:大180高斯(天車軌道處50高斯)
4)工作制度:全年365天24小時不間斷工作;連續負荷,間歇運轉
4、設備技術參數
1)電解槽安培數 300kA~370KA
2)陽極尺寸 1600×700×590mm
3)每槽陽極數 20組(雙陽極)
4)陽極母線規格 160×550mm
5)陽極鋁導桿截面 180×220 mm
6)陽極導桿夾緊力 >160KN
7)工作溫度 >200℃
8)螺桿夾緊扭矩 350N.m
5、技術優點:
1)螺桿夾緊扭矩350N·m,對陽極鋁導桿的夾緊力為160KN。
2)本小盒卡具是經過試驗合格后批量生產的。
3)掛鉤的材質為高錳鑄鋼(ZGMn13-3),經水韌處理后,達到弱磁性或無磁性。
4)每套小盒卡具包括與之配套的4條雙頭螺柱GB/T901-1988、8個螺母GB/T6175-1988、8個平墊GB/T95-2002和2個防磁掛鉤。
5)掛鉤夾緊力、掛鉤強度、卡具行程滿足使用要求。
6)與陽極母線相連的螺栓、螺母、墊圈的材質均為Q235-A。
7)小盒卡具上的螺桿、軸套、軸、上方套、下方套的材質是45#鋼,其余鋼板的材質為Q235-A。
8)設備零部件采用先進、可靠的加工制造技術,有良好的表面幾何形狀及合適的公差配合;
9) 使用的零件或組件有良好的互換性。
10)小盒卡具涂高溫防銹底漆、外表面涂銀灰色漆;掛鉤涂銀色鋁粉漆兩遍。
