引射器也叫真空抬包引射器,是電解鋁生產線上的主要設備,用于把在引射器前壓力較低的介質吸走。

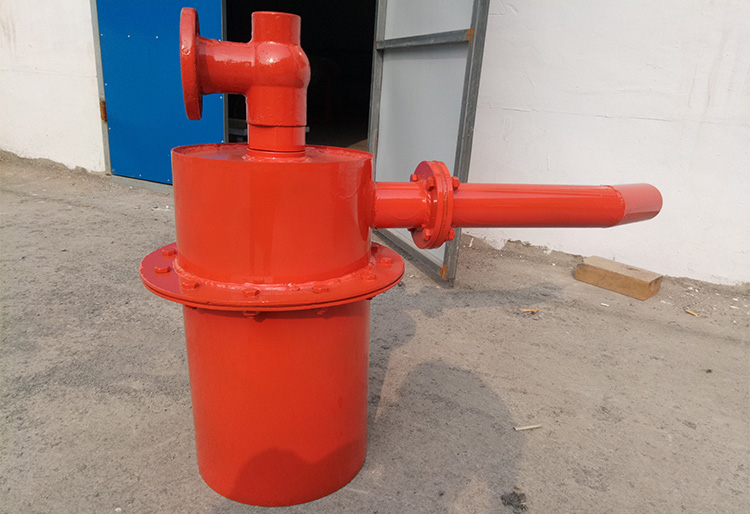

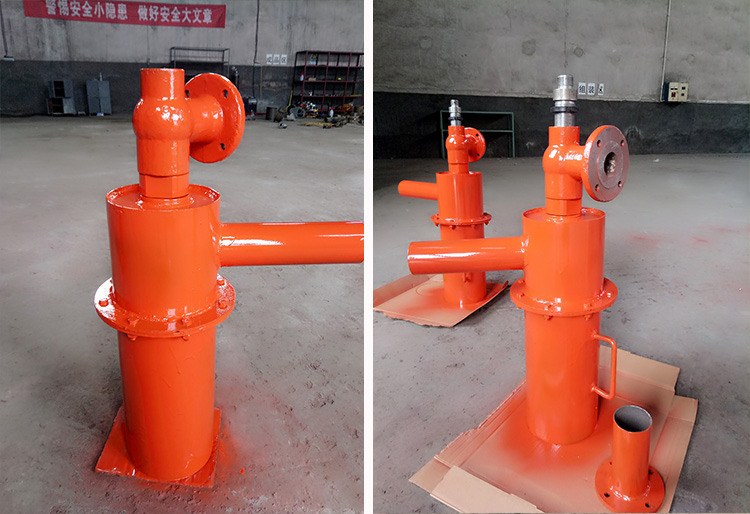

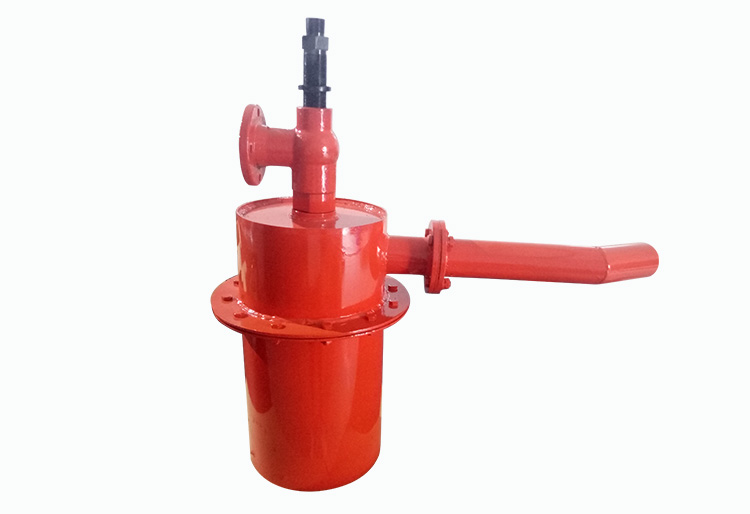

引射器是由噴嘴、三通、引射套管、喇叭管、排氣筒、消音筒組成。
工作原理:引射器利用高壓氣流帶走抬包腔內的大部分空氣,使抬包內與抬包外形成氣壓差。其造成“真空”過程為:壓縮空氣通過變截面的噴嘴后,在負壓室內形成一束高速射流,吸卷包腔內的空氣一起進入混合室,在混合室內減速擴壓后進入擴散室,在擴散室內消音后排出進入大氣。
引射器使用方法:先把風管接入引射器噴嘴聯接管上,調整引射器噴嘴間隙。調整方法:將引射器噴嘴順時針旋至極限,再逆時針旋出3~5圈。把吸鋁管插入電解槽鋁水中,然后打開壓縮管道閥門,進行吸鋁液工作。
引射器的主要性能指標有:耗氣量、真空度、抽吸時間。耗氣量是由噴嘴直徑?jīng)Q定,并隨壓力增加而增加;真空度與工作壓力有關,且存在大值,一般工作壓力為0.5Mpa左右,真空度達到大值;抽吸時間為工作壓力達0.6Mpa時抽吸1L空氣所需時間,可由具體引射器真空度與到達時間曲線確定。
附圖說明:
