一、簡介
鋁水澆包簡稱澆包、鋁水包,是鑄工車間不可缺少的澆注設備。它操作輕便,手輪轉動靈活,自鎖性能好,使用安全可靠,且經久耐用、維修方便、深受用戶歡迎。
二、技術參數
型號 | 容量 | 手輪直徑(φ) | 總速比 | 外形尺寸 |
LB-0.5 | 0.5 | 600 | 80 | 1150×750×1350 |
LB-0.75 | 0.75 | 600 | 80 | 1210×850×1455 |
LB-1 | 1 | 600 | 80 | 1260×895×1480 |
LB-1.5 | 1.5 | 600 | 87 | 1380×1030×1858 |
LB-2 | 2 | 600 | 87 | 1440×1100×1890 |
LB-3 | 3 | 700 | 140 | 1620×1260×2130 |
LB-4 | 4 | 700 | 140 | 1750×1386×2180 |
LB-5 | 5 | 850 | 210 | 1905×1495×2525 |
LB-8 | 8 | 1100 | 320 | 2436×1745×2960 |
LB-10 | 10 | 1100 | 320 | 2485×1895×3095 |
LB-12 | 12 | 600(備用) | 400 | 2745×2020×3320 |
LB-15 | 15 | 600(備用) | 400 | 2852×2150×3460 |
LB-20 | 20 | 700(備用) | 3539 | |
LB-25 | 25 | 700(備用) | 4820 | |
LB-30 | 30 | 700(備用) | 4820 | |
LB-35 | 35 | 800(備用) | 6500 | |
LB-40 | 40 | 800(備用) | 6500 | |
注:1.筒體容量大于10噸一般為電動操作,故手輪為備用。2.外形尺寸如有變動則以實物為準,恕不另行通知。 |
三、產品結構
本產品主要由以下幾部分組成:1.吊架總成 2.安全卡 3.筒體 4.減速機構 5.手輪 6.電機 7.離合裝置(手動鋁水包無電機及離合器)。
1)減速機構由錐齒輪加蝸桿兩級傳動組成,其結構緊湊,傳動平穩,蝸桿傳動具有可靠的自鎖性,使用安全可靠。
2)工作原理:電機通過鏈輪、鏈條由一級蝸桿傳動,二級蝸桿傳動,通過減速后使筒體慢慢傾轉將筒內金屬液均勻的倒出來完成澆筑過程。
減速機構由一組鏈輪和兩級蝸桿傳動組成,蝸桿選用優質鋼并經調質表面淬火處理。蝸輪選用優質鋁青銅,強度高、傳動平穩,同時具有可靠的自鎖性能,使用安全可靠。
為了在工作中更加安全可靠(如突發停電或其它原因急需倒出筒內剩余金屬液),該產品設有離合裝置和手輪裝置。當滑動離合裝置推進后,離合裝置的爪牙與鏈輪的爪牙結合,電動動作開始工作;若滑動離合裝置推出,離合裝置牙爪手輪與手輪牙爪結合,同時離合裝置牙爪也就脫離了鏈輪牙爪結合,也就脫離了電機給予的電動力。而手輪則通過離合裝置帶動蝸桿轉動,使筒體傾倒來完成筒內金屬液倒出的目的。手動慢,操作不太方便,所以手動只能作為一種應急之用。
3)安全裝置:包桿部位設有安全卡,即叉式安全裝置。澆包在吊運過程中,一定要將安全卡卡住吊桿,以保證吊運過程中的安全,在澆注前,要將安全卡脫開方能澆注。
四、搪襯
用戶自備耐火材料,并按以下步驟處理:
1)包底及四周鋪上耐火磚及耐火水泥,尺寸視型號大小而定。
2)用戶可根據需要在襯內表面上刷一層涂料。
3)烘干后方可使用。
4)在使用過程中如發現耐火材料脫落應及時修補。
5)建議2噸以下的小型鋁水澆包修砌成凹坑形,大于2噸的鋁水澆包修砌成堤壩形,也可根據自己工作經驗來修砌包底形式。。
五、使用及注意事項
1)鋁水澆包在齒輪箱外設有專用插座,接線可卸開插座連接電纜,用戶可設專用閘刀控制。
2)吊運過程中,不允許碰撞,以免碰壞澆包及出現安全事故。
3)啟動前首先認真檢查減速機構轉動是否靈活,鏈條有無損傷,各連接部位是否牢靠。應特別引起重視的是第二級蝸桿右端端蓋是否有松動現象,發現問題及時處理。檢查離合器牙爪結合是否牢靠,定位是否可靠,發現問題及時解決。在工作中鏈條若有松動應及時調節,以使鏈條松緊適度。調整鏈條時,首先松開鎖緊螺母和電機座螺栓,然后調整頂緊螺釘老調整電機位置。調整適度后,扭緊電機底座螺栓。減速機構中蝸輪具有良好的自鎖性能,即無論桶體傾轉到任何角度,只要電機停轉,桶體立即會停在原有位置,不再繼續傾倒,這屬于正常工作狀態。
4)為保證滿包鋁液吊運安全,起吊前將閘刀斷電;澆注前,打開安全卡,合閘送電即可傾轉澆注。
5)操作過程中操作工應穿戴防護面罩,以免鋁水燒傷。
6)每班使用前應認真檢查吊攀、吊桿是否出現裂紋,檢查各螺栓是否松動,尤其是蝸桿端部的軸承蓋螺栓是否松動,如發現異常及時處理。以上各螺栓如發現損壞,應及時更換,以免發生安全事故。
7)澆包修砌應按修包圖進行,耐火材料應搗打牢固,不允許有松動裂縫現象。
8)耐火材料修砌完畢,烘干后方可使用。
9)每班使用前應仔細檢查耐火材料是否脫落,如發現脫落及時修補。
10)鋁水澆包吊運應將安全卡卡住吊桿,以保證吊運過程中的安全。
11)鋁水澆包在澆注前,應將安全卡脫開,方可澆注。
12)滿包鋁水起吊時,液面至包口上平面的距離應符合液面余隙尺寸表所示尺寸,以保證工作的安全。
13)鋁水澆包在使用前,外置油杯加油部位每班澆油一次,減速機械可每月澆注一次。
14)定期檢查減速機構的軸承,如特殊情況下(需更換軸承等)必須充滿潤滑脂。
15)須注意的一點是,正常情況下,吊桿與桶體軸線是平行的,安全裝置卡住吊桿,防止吊桿傾倒。如果吊桿與桶體軸線夾角超過20°時,不要只靠傳動機構來立起吊桿。應加以必要的輔助力,即一邊轉動手輪,一邊順著傳動機構的力慢慢掀起橫梁,以達到吊桿回位之目的,以避免損壞內部結構
16)鐵水包在使用中應有專人負責檢修保養,發現問題及時處理,以免發現安全事故。
17)鋁水澆包大修期為兩年。總使用壽命不應超過10000小時。

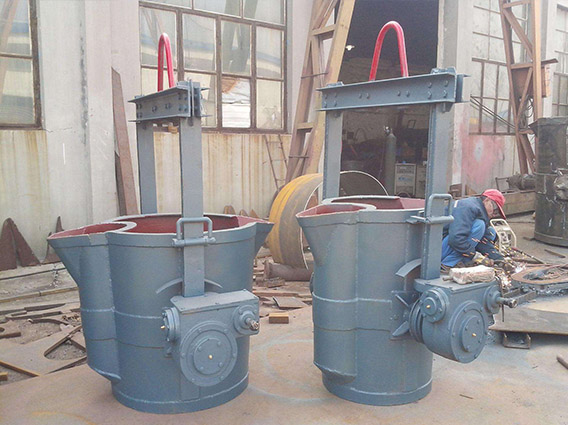

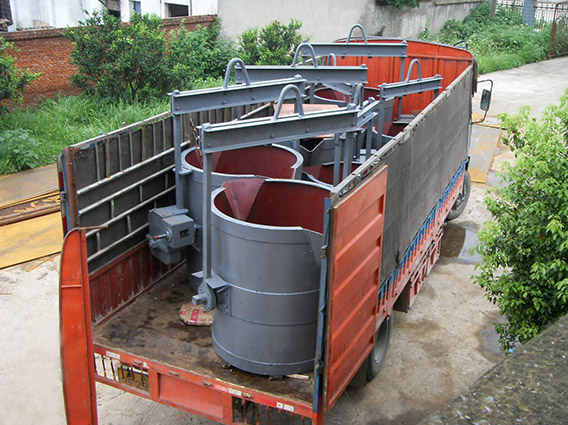

六、生產現場及發貨
