螺旋陽極提升機是鋁電解槽上重要的構建之一,它的作用是在高溫、多塵強磁場的環境下進行陽極升級來控制鋁電解生產的正常進行。
用途:330KA槽采用一套整體螺旋陽極提升機提升陽極;每套螺旋陽極提升機設置8個起重吊點,水平吊起陽極,可以提升/下降陽極;當提升/下降陽極時,首先電機接通電源,高速旋轉的電機通過主減速機減速后,再通過換向齒輪箱、傳動軸與螺旋起重器相連,螺旋起重器的螺旋副結構將傳動軸的水平旋轉轉換為上下往復動作,達到提升/下降陽極的目的。

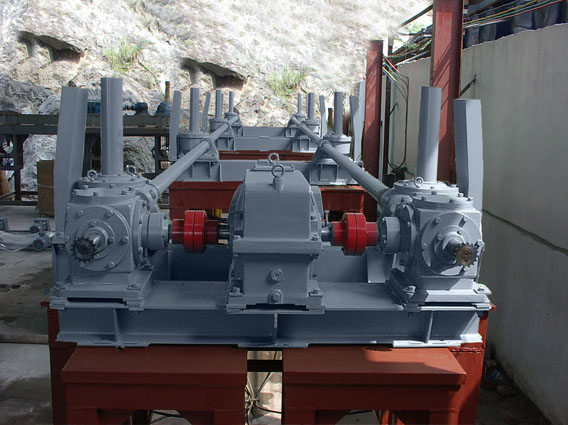

結構:螺旋陽極提升機是以電力為驅動力;其結構主要由電機、主減速機、換向齒輪箱、傳動軸與螺旋起重器等組成;設備顏色為絕緣灰色,導向架為絕緣黃色。
螺旋陽極提升機的主要技術規格參數如下:
提升方式:八點提升
電機 |
電機功率:N=11KW,轉速n=1440r.p.n 各級傳動比:主減速機傳動i1=9.6 各級傳動比:主減速機傳動i1=9.6 換向器傳動i2=1 螺旋起重器傳動i3=32 總傳動比i總=307.2mm/r |
絲杠螺距 | 16mm |
螺旋起重器中心距 | 132mm |
提升速度 | v≈75mm/min |
設計負荷 | Q=100T |
當螺旋絲杠下降1mm,陽極脈沖發生器有大約12個脈沖 | |
工作升降高度 | 0~400mm |
大行程 | 450mm |
螺旋起重器蝸輪材質:鋁青銅
各絕緣部位絕緣電阻:≥2MΩ
當提升絲杠升降1mm,標尺指示一個值,陽極脈沖發生器達到4.395個脈沖
螺旋陽極提升機配件清單為:
1)電機、減速機1套 2)絕緣柱銷聯軸器2個
3)換向齒輪箱2套 4)螺旋起重器(左旋、右旋)4套
5)傳動軸8套 6)雙排鏈鏈條聯軸器16套
7)夾板8對 8)脈沖發生器1套
9)標尺2套 10)轉速器1套
