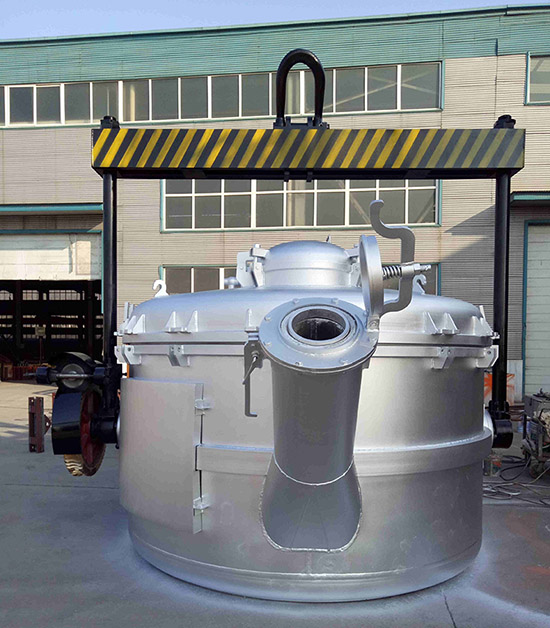

真空抬包是目前電解鋁生產企業在運輸收集鋁水及電解質的設備。電解鋁生產過程中,電解出的鋁水要用真空抬包及時的吸出并運輸?shù)借T造車間,真空抬包的吸出和倒出動作靠傳動部分的蝸輪、蝸桿嚙合來完成,長期使用抬包,傳動部分的蝸輪、蝸桿嚙合就會磨損產生間隙,因此要調整蝸輪、蝸桿的嚙合間隙延長真空抬包的使用壽命。目前電解鋁生產企業都沒有有效的調整方法,這個問題一直沒有解決。為此我(鄭州博億開源自動化設備有限公司)設計并制作出一種真空抬包傳動部分的磨損后調整間隙的裝置。
技術方案:真空抬包傳動部分調整裝置,包括立柱和安裝在立柱上的蝸桿架,以及安裝在蝸桿架上的蝸桿和蝸輪配合結構,在立柱上加裝一個圓筒形的調整隔套,隔套圓周均布多個螺紋孔,每個螺紋孔內套裝有旋緊螺釘,向上擰螺釘至蝸桿架。具體地,隔套圓周均布6個螺紋孔,隔套安裝完成后從隔套底面各螺紋孔中分別穿入 M16 的內六方圓柱頭螺釘,向上擰螺釘至蝸桿架。真空抬包使用一段時間后,蝸輪、蝸桿的嚙合處會有磨損,傳動部分噪音會變很大。這個時候?qū)⒄{(diào)整隔套上的六個螺栓分別向下擰松,蝸桿架會隨著一起往下落,蝸桿在蝸桿架上固定所以也會往下落,這樣蝸輪、蝸桿的磨損間隙調整后發動電機,試運行調整后的傳動裝置,如果不合適按照次方法再次調整。
有益效果:解決了真空抬包運行中長期存在的沒有解決的難題,延長了蝸輪、蝸桿的運行時間,從而使整個設備的實用壽命變長,節省了成本。而且本裝置新型易制作、安裝,適合廣泛使用。

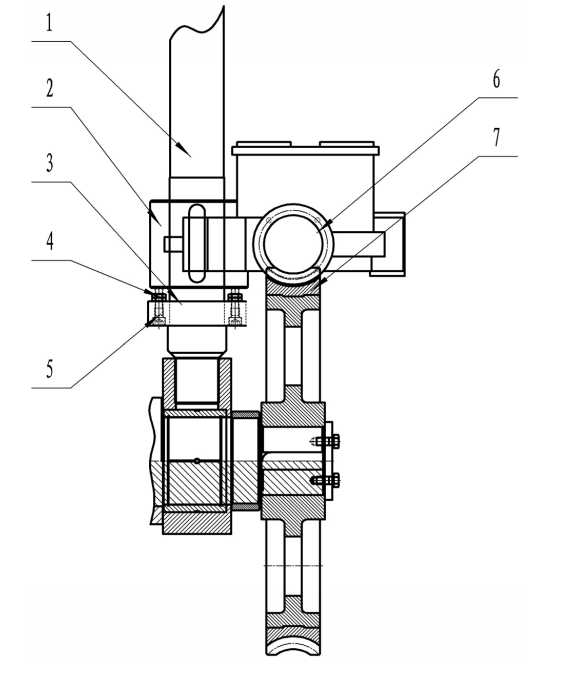

附圖說明:
1.立柱;2.蝸桿架;3.調整隔套;4.調整螺釘(內六方);5.螺母;6.蝸桿;7.蝸輪。
