技術方案：一種陽極提升機試驗平臺，在一個試驗平臺框架上設置提升機構，液壓裝置和電氣裝置，在試驗臺框架的一側設置起重器固定臺并安裝起重器，所述試驗平臺框架包括上梁和下梁以及中部的支柱，上梁設置有提升機構機座或安裝座，提升機構安裝于相應機座或安裝座內，下梁設置有液壓缸座，在提升機構與相應液壓缸座之間設置有液壓缸。
所述提升機構分布于試驗平臺框架兩側，每側設置1個以上吊點，提升機構包括螺旋陽極提升機和三角板陽極提升機，每個吊點位置同時設置有螺旋陽極提升機和三角板陽極提升機；每個螺旋陽極提升機和三角板陽極提升機下方分別設置有液壓缸。
在試驗平臺框架每側對稱設置4個吊點，兩側共設置8個吊點。
各提升機構的機座或安裝座下部設置有液壓缸。
在試驗平臺框架的起重器固定臺位置設置有欄桿和供操作者上下的扶梯。
液壓裝置和電氣裝置被密封在鈑金柜內，鈑金柜位于試驗臺框架的中部并設置有防護門。
有益效果 ：
1、陽極提升機試驗臺用于電解槽用陽極三角板陽極提升機和螺旋陽極提升機的負荷試驗。本實驗臺完全按照標準電解槽尺寸制作，模擬電解槽啟動、負載工作和停止三個動作。
2、根據各部分的受力情況核算出制造試驗臺框架所需參數。試驗臺上部安裝提升機構，端部焊有安裝起重器的固定臺，根據提升機各吊點的中心距設置有螺旋提升機用起重器機座和三角板提升機吊點安裝座，每個機座或安裝座下部連接液壓缸。
3、液壓泵站和電氣在試驗臺主體中部，整個液壓裝置和電氣裝置用鈑金柜密封。外部設置防護門，當試驗臺不使用時起到保護作用。試驗臺共設置8個吊點，每面分布4個吊點，吊點中心距可調。每個吊點設置液壓缸，按照實際工作要求設置載荷。
4、電氣部分采用西門子全套電氣元件，工作時通過按鈕控制實驗的啟動、停止，通過旋鈕調節設備負荷壓力從而達到規定的實驗要求。
5、本實驗平臺兩種提升機都可以做實驗，節省了成本提高了工作效率，非常利于推廣實施。
附圖說明

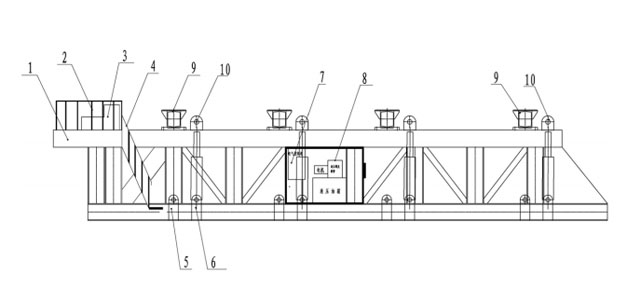

1.試驗臺框架，2.欄桿，3.起重器固定臺，4.扶手，5.螺旋提升機液壓缸座，6.三角提升機液壓缸座，7.液壓裝置，8.電氣裝置，9.螺旋提升機安裝座，10.三角板提升機安裝座。
