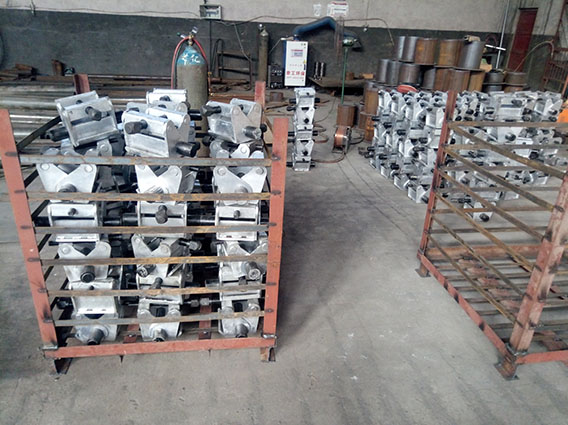

我公司生產一種便于修復、且不易損壞的鋁廠專用電解槽陽極小盒卡具，包括主軸、兩個卡爪架和控制絲桿，每個卡爪架包括弧形卡爪、兩個端板和一個絲母桿，兩個端板均大致呈直角三角形，其直角倒角或圓角，所述弧形卡爪的兩端分別對稱焊接在兩個端板的直角的倒角或圓角處，每個端板上均開有兩個通孔，且兩個端板上的通孔兩兩相對成組，絲母桿兩端分別穿設在兩個端板上的一組相對的通孔內，所述主軸從另一相對的通孔內穿過，兩個卡爪架相互對稱交叉，其弧形卡爪向外，每個絲母桿中段均開有通孔，所述控制絲桿包括前絲桿段、中絲桿段和施力端頭，前絲桿段、中絲桿段分別從兩個絲母桿的通孔內穿過，且前絲桿段、中絲桿段螺旋方向相反，每個絲母桿的通孔內均設有一個絲母套，兩個絲母套內側壁上分別開有前絲桿段、中絲桿段對應的螺紋，并分別套在前絲桿段、中絲桿段上，每個絲母套外圓周與絲母桿上通孔兩端的接縫處均焊接固定。
如此設計，絲母套可采用耐磨合金鑄鐵制成，調節絲桿采用特種耐磨合金鋼制成，絲母桿采用普通鋼鍛壓制成。絲母套與絲母桿用相應的絲扣擰人連接調整至合適的位置后，兩端面再用焊接形式固定，雖然絲母桿、絲母套之間的材質不同，焊縫強度有限，也完全能滿足強扭力和強推拉力工況條件的要求，使用質量是穩定的。
當出現絲母套損壞時，只要將焊縫打磨或切掉，就可以將損壞的絲母套取出，換上新的絲母套，再次焊接固定，本新型電解槽陽極小盒卡具就可恢復正常。修復的卡爪架不變形，不走樣，運行良好。
除所述直角外，端板的另外兩個銳角一大、一小，大銳角圓角，小稅角設有膨大部，所述端板上的兩個通孔分為大通孔和小通孔，大通孔與大銳角圓角同圓心，套在主軸上 ；小通孔設置在小銳角的膨大部上，套在絲母桿端部上。如此設計，結構緊湊，調節。
所述絲母套一端或兩端內壁擴大，形成環形貯油室，環形貯油室外壁上開有外螺紋，并配有封蓋，所述封蓋套在前絲桿段或中絲桿段上，封蓋內側面與絲母套端面之間還設有密封墊，所述絲母桿上還開有加油孔，該加油孔貫穿絲母套側壁及其外的絲母桿通孔側壁，并與環形貯油室相通。
該本新型電解槽陽極小盒卡具專用耐高溫潤滑脂由40～60重量份的加氫裂化基礎油、16～28重量份的石油磺酸鋇、7～13重量份的鉛粉以及6～10重量份的陶瓷粉混合而成。使用時，將專用耐高溫潤滑脂用加油槍自加油孔擠入環形貯油室。如此設計，成本低、原料易得，粘度適中，不滴油，特別適合本新型電解槽陽極小盒卡具使用。
本鋁廠專用電解槽陽極小盒卡具具有壽命長、運行可靠，且修復方便的優點，適合各個電解鋁廠使用，加注本實用新型所述耐高溫潤滑脂后，電解槽陽極小盒卡具使用期限增加三至五倍，每年可為企業直接節約維修費用近千萬元，同時可減少電解鋁廠的停車檢修時間，大大提高了電解鋁廠的經濟效益。
