真空抬包五大組成部件

發布時間:2017-12-19     文章出處:博億開源    瀏覽:

    真空抬包有五大組成部件所構成,分別為:真空抬包吊裝機構、真空抬包主體、真空抬包上部結構、真空抬包傳動機構、真空抬包內襯耐火組織。

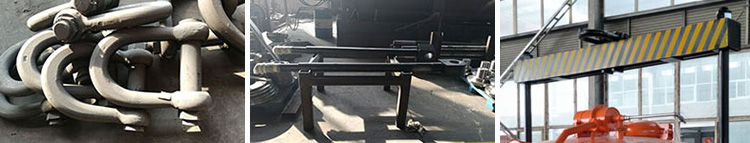

    1、真空抬包吊裝機構
    真空抬包的吊裝機構主要是以立柱、橫梁、吊環組成的。
    其中吊環是鍛造件能夠承載負荷達到60T,當然不同的噸位的抬包會用不同設計的吊環,并用超聲波無損探傷,博億開源保障的安全可靠。
    橫梁與立柱經設計院計算承載標準,以及吊環位置確定真空抬包的中心所在,保障在工作期間不會出現傾斜與偏重。

真空抬包吊裝機構

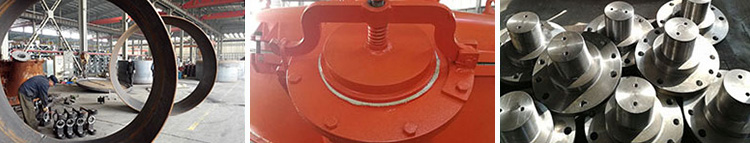

    2、真空抬包主體
    真空抬包的主體是由包體、法蘭、耳軸、出鋁口、包箍組成的。
    包體、包箍以及法蘭是采用整體鑄造成型,包底由18mm厚鋼板組成,包箍圍繞包體一圈,加強保護。法蘭是包體與包蓋的銜接處的密封結構,由凸槽與凹槽及石棉繩組成。
    耳軸是連接立柱、傳動機構的重要部件,也為鍛造件。
    出鋁口又叫倒鋁口,主要負責鋁液的傾倒出口,內壁是有澆注料保溫的。出鋁口蓋采用壓把壓緊式,實現了簡單、方便,耐用等特點。

真空抬包主體

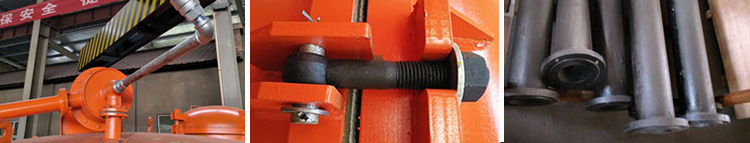

    3、真空抬包的上部結構
    抬包的上部結構即為包蓋和包蓋零部件,由引射器、人孔、吸鋁管、異型螺栓組成。
    真空抬包的主要功能就是抽出真空,使包體內形成負壓,然后吸鋁轉運。引射器就是起到抽出真空的主要作用。由高速氣流沖入包體內,帶出空氣,從而形成負壓。
    人孔顧名思義就是能夠進入人的一個檢修孔,當抬包內壁附著有電解質殘渣需要清理時,通過人孔進行小范圍的清理作業。
    吸鋁管由三部分組成,即:彎管、直管、尖管,其中彎管直接安裝在真空抬包蓋側面的法蘭盤上,直管一端的法蘭盤通過螺栓與彎管法蘭盤相連接,直管的另一端法蘭盤與尖管法蘭盤相連接,三者通過螺栓組合在一起,則稱其為吸鋁管。吸鋁時尖管長度的三分之一要插入電解槽內的電解鋁液面之下。
    異型螺栓是連接包蓋和包體的零部件,鑄造。

真空抬包的上部結構

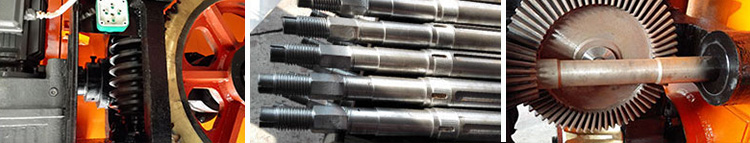

    4、真空抬包傳動機構
    真空抬包的傳動機構是由手輪、銅蝸輪、蝸桿、傘齒輪、電機等組成。
    傳動機構分為手動的或者是手電一體的,由電機傳動傾斜倒鋁。

真空抬包傳動機構

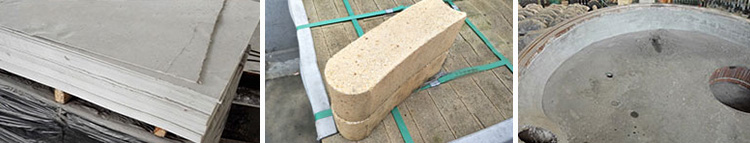

    5、 真空抬包內襯耐火組織
    抬包的內襯主要起到隔熱保溫耐火的作用。內襯包括有石棉板、高鋁耐火磚或者澆注料。
    石棉板在真空抬包中起到了隔熱保溫的效果,博億開源還生產有氣凝膠保溫氈,此產品的保溫效果更為明顯,660℃的鋁水,經過100mm的氣凝膠保溫氈能夠使其抬包外壁達到50度左右。
    高鋁耐火磚的鋪排,在抬包底先平鋪一層半枚片,然后再立鋪一層耐火標準磚,抬包的包壁鋪一層弧形耐火磚,再鋪設內襯時都是先鋪保溫材料,再鋪耐火材料。

真空抬包內襯耐火組織
