真空抬包是用于電解鋁廠將電解槽的鋁液吸出，并轉運至目的地的專用設備，具有性能良好、容量大、易操作、方便維護、安全可靠、價格低，質量優等特點。

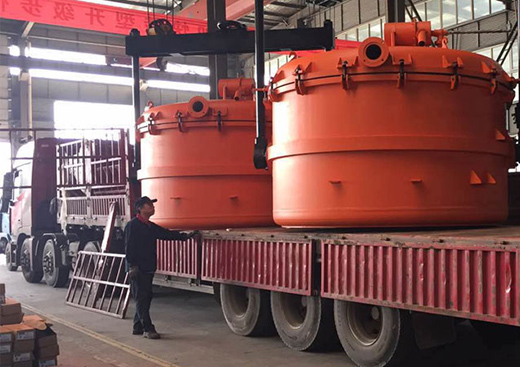

真空抬包其結構由抬包主體、吊架總成、傳動機構及引射器、吸鋁管、內襯等組成。
抬包主體，由包體及包蓋兩部分組成，包體采用優質鋼板整張卷圓，為了加強包體的強度，在包體的中部進行加固處理，使包體不變形。包底封頭采用先進工藝旋壓成型，在包底底面采用#字型鋼板加固，增強了包底的強度，使包底在長期的高溫狀態下不易變形，從而影響不到包底內襯的使用壽命。
包蓋封頭也采用旋壓成型，為了防止包蓋受熱變形，我公司在包蓋的外形上做了改善，由原來的平頂封頭設計為抗變形能力強的拱形封頭，大大提高了封頭的強度，使其受熱后不易產生變形。
包體和包蓋法蘭采用整體鑄造成型，機械加工制作成梯形密封槽法蘭，提高了上下法蘭的強度和密封性，包體和包蓋采用12條異型螺栓連接，使之成為一體。
吊架機構的耳軸采用特殊工藝加工制作，吊環采用鍛打件55噸吊環，進行熱處理，采用超聲波探傷檢驗合格后方可投入使用，使吊環具有極強的抗拉強度和抗沖擊韌性。吊臂和吊梁均采用雙螺帽固定且加有安全固定螺銷，吊架上所有機構加工后進行時效處理，消除其內應力，使其在吸鋁作業過程中不易產生應變。
傳動機構采用手動、電動兩種形式，手動方式使操作者作業輕松自如，降低了作業者的勞動強度。
引射器的主要作用，就是利用空氣噴射原理，使真空抬包內迅速形成真空負壓，在大氣壓的作用下讓鋁液通過吸鋁管進入包體內，完成吸鋁作業。即便在高原地區海拔高、空氣稀薄等特殊原因，我公司針對高原地區設計采用了大口徑單噴可調式引射器，滿足高原地區的吸鋁速度和吸鋁能力，平均在1.5t∕min，徹底解決了高原地區上鋁速度慢、不上鋁的實質性問題。
吸鋁管也是真空抬包的主要部件之一，吸鋁管由三部分組成，即：彎管、直管、尖管，其中彎管直接安裝在真空抬包蓋側面的法蘭盤上，直管一端的法蘭盤通過螺栓與彎管法蘭盤相連接，直管的另一端法蘭盤與尖管法蘭盤相連接，三者通過螺栓組合在一起，則稱其為吸鋁管。吸鋁時尖管長度的三分之一要插入電解槽內的電解鋁液面之下。
出鋁口蓋采用壓把壓緊式，實現了簡單、方便，耐用等特點。
